יש רגע אחד שכל ועד בית בבניין משותף מכיר. דייר מדווח על נזילה קטנה מתחת לכיור, הטכנאי מגיע, מסתכל על פיר הצנרת ואומר את המשפט שאף אחד לא רוצה לשמוע: צריך לסגור את המים החמים לכל הבניין. תוך רבע שעה יש עשרים ושתיים הודעות בקבוצת הוואטסאפ, שני דיירים באמצע מקלחת ואחד שמתעקש שהוא לא מוכן. התיקון עצמו לוקח ארבעים דקות. ההשבתה לוקחת חצי יום. הפער הזה בין התיקון להשבתה הוא בדיוק מה שמגופי ניתוק קומתיים נועדו לסגור.
מגוף ניתוק קומתי הוא רכיב פשוט וזול יחסית, שמותקן פעם אחת ומשנה את כלכלת התחזוקה של הבניין להמשך כל חיי המערכת. הוא לא משפר את הביצועים הסולאריים ולא מוסיף מים חמים, אבל הוא הופך כל תקלה עתידית מאירוע בניין לאירוע קומה. אצל מומחי מערכות מים סולאריות לבניינים משותפים זו אחת ההמלצות הראשונות שעולות בכל סקר תשתיות בבניין ותיק, והיא כמעט תמיד משתלבת בתוך שדרוג מערכת המים החמים בבניין ולא כעבודה נפרדת.
במדריך הזה נפרק את הנושא לגובה העיניים של ועד בית: מה המגוף עושה בפועל, מה קורה לבניין בלי אחד כזה, איך נראית התקנה מקצועית, אילו סוגי מגופים קיימים ומתי כדאי לשלב את העבודה בפרויקט גדול יותר.
מה זה מגוף ניתוק קומתי ולמה רוב הבניינים הוותיקים בלי אחד
במערכת מים חמים מרכזית הזרימה היא מעגלית. הקולטים על הגג מחממים את המים, המים נאגרים בדוד המרכזי, ומשם יורד קו הזנה ראשי לאורך הפיר. מכל קומה מסתעף חיבור לדירות, והמים שלא נצרכו חוזרים לדוד דרך קו הסחרור בעזרת משאבת סחרור. זה מה שמאפשר לדייר בקומה השישית לקבל מים חמים תוך שניות ולא אחרי שתי דקות של בזבוז.
מגוף ניתוק קומתי הוא ברז סגירה שמותקן על ההסתעפות של אותה קומה, גם על קו ההזנה וגם על קו הסחרור. כשסוגרים אותו, הקומה מתנתקת מהמעגל והשאר ממשיך לעבוד כרגיל. במקום להשבית עמוד שלם, מנתקים חמישה מטרים של צנרת. בבניינים חדשים יחסית הדבר הזה כבר מובנה בתכנון, כי מתכנני האינסטלציה למדו את הלקח. בבניינים שנבנו לפני שנות התשעים המצב שונה לגמרי.
הסיבה היסטורית ופשוטה. כשהבניינים האלה תוכננו, הצנרת נחשבה לרכיב שמתקינים ושוכחים ממנו, והתפיסה הייתה שכל ברז נוסף הוא עוד נקודת כשל פוטנציאלית. גם המחיר של מגופים איכותיים היה גבוה יותר יחסית לעלות הבנייה. התוצאה היא פירים שלמים בלי אף נקודת ניתוק ביניים, שבהם המגוף היחיד נמצא בחדר המכונות או ליד הדוד על הגג. כל טיפול, קטן כגדול, מתחיל שם.
יש עוד גורם שמחמיר את התמונה בבניינים ותיקים: שינויים שנעשו לאורך השנים בלי תיעוד. דייר שסגר מרפסת והזיז נקודת מים, שיפוץ שהוסיף חדר רחצה, החלפת קטע צנרת אחרי נזילה. בלי מגופים קומתיים ובלי מיפוי מסודר, אף אחד לא באמת יודע מה מחובר לאן, וכל תיקון מתחיל בניחוש.
מה קורה בבניין בלי מגופים: העלות הנסתרת של כל תיקון
נניח תרחיש שגרתי לגמרי. בקומה הרביעית מתגלה טפטוף מחיבור של שעון מים חם. העבודה עצמה היא החלפת רקורד, חצי שעה לטכנאי מנוסה. בלי מגוף קומתי, סדר הפעולות נראה כך: תיאום מראש מול כל הדיירים, סגירת המגוף הראשי, ניקוז העמוד כולו, ביצוע התיקון, מילוי מחדש, שחרור אוויר מכל הקומות ובדיקה שהסחרור חזר לעבוד. בפועל מדובר בארבע עד חמש שעות עבודה ובבניין שלם בלי מים חמים.
אבל העלות האמיתית לא נמדדת רק בשעות. בכל ניקוז ומילוי של מערכת ותיקה נכנס אוויר לצנרת, ואוויר הוא האויב של משאבת הסחרור. כיסי אוויר גורמים לרעש, לזרימה לא סדירה ולעומס על המשאבה. במקרים לא מעטים משאבה שעבדה בסדר גמור לפני ההשבתה מתחילה להשמיע רעשים שבוע אחר כך, וההשבתה הבאה כבר לא תהיה בגלל הנזילה המקורית.
גם משקעי האבנית משחקים תפקיד. מים שעומדים בצנרת ואז זורמים חזרה בלחץ סוחפים איתם שכבות אבנית ולכלוך שהצטברו על הדפנות. בבניין ותיק זה מתבטא במים עכורים בברזים למשך יום, ולפעמים בסתימה של מסננים או של מיישרי זרם בדירות. תיקון קטן בקומה אחת מייצר שלוש קריאות שירות בקומות אחרות.
נוסיף לזה את הצד האנושי. כל השבתה כללית מייצרת חיכוך בוועד הבית. דיירים שעובדים במשמרות, משפחות עם תינוקות, קשישים שמתקלחים בשעות קבועות. ככל שההשבתות תכופות יותר, כך גדל הסיכוי שהוועד ידחה טיפולים נחוצים רק כדי להימנע מהוויכוח. דחייה של טיפול היא בדיוק מה שהופך נזילה קטנה לפיצוץ צנרת, וזה כבר סיפור אחר לגמרי מבחינת עלויות ונזקי רטיבות.
הנקודה החשובה: מערכת סולארית מתוחזקת היטב מחזיקה בין עשר לחמש עשרה שנים. בטווח זמן כזה בניין ממוצע יעבור עשרות טיפולים נקודתיים. אם כל אחד מהם דורש השבתה כללית, אתם משלמים את אותה עלות נסתרת שוב ושוב.
איך נראית התקנה מקצועית של מגופי ניתוק קומתיים
התקנה נכונה מתחילה הרבה לפני שמישהו נוגע בצנרת. השלב הראשון הוא מיפוי. צריך לפתוח את הפירים, לזהות אילו קווים עולים ואילו יורדים, לסמן איזו הסתעפות שייכת לאיזו דירה ולאתר שינויים שנעשו בעבר בלי תיעוד. בבניינים שבהם הפיר סגור בגבס או באריחים, המיפוי כולל גם החלטה איפה נפתחות דלתות שירות. זה בדיוק התוכן של סקר תשתיות מסודר למערכת המים בבניין, וכדאי לעשות אותו לפני שמזמינים חומרים.
אחרי המיפוי מגיע התכנון. מחליטים על מיקום כל מגוף כך שיהיה נגיש לטכנאי בלי לפרק חצי קיר, בוחרים את סוג המגוף ואת הקוטר המתאים, ומחליטים אם מוסיפים גם נקודת ניקוז מתחת לכל מגוף. נקודת ניקוז היא פרט קטן שחוסך המון: בלעדיה, גם אחרי שסגרתם את הקומה, המים שנשארו בקטע יישפכו על הרצפה ברגע שתפתחו את החיבור.

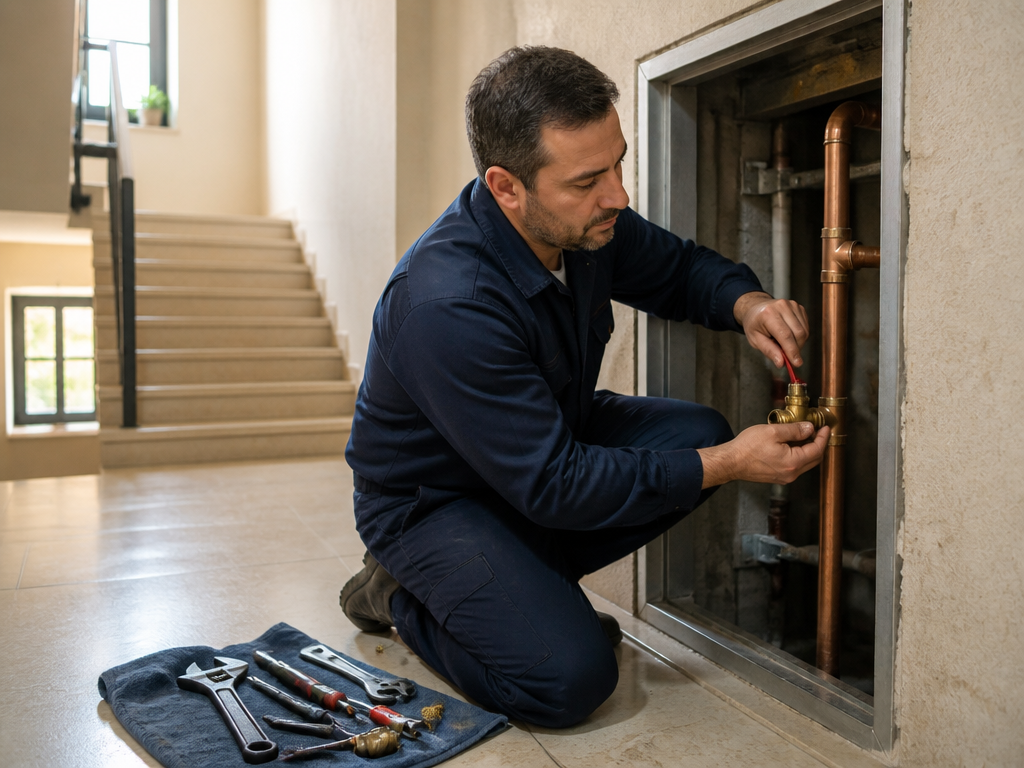

שלב הביצוע עצמו הוא ההשבתה האחרונה שהבניין אמור לעבור. סוגרים את הראשי, מנקזים, חותכים את הצנרת בנקודות המסומנות ומתקינים את המגופים. בצנרת נחושת העבודה מתבצעת בהלחמה, בצנרת מסוג SP בחיבורי הברגה או קיבוע מכני. אחרי ההתקנה ממלאים בהדרגה, משחררים אוויר מהקומה העליונה כלפי מטה ומבצעים בדיקת אטימות בלחץ עבודה. רק אז מפעילים מחדש את משאבת הסחרור. מי שמתמודד עם בעיה דומה ימצא מידע נוסף במדריך על עטיפה תרמית למיכל האגירה.
השלב שהכי מזניחים הוא התיעוד. כל מגוף צריך שילוט ברור עם מספר הקומה והקו שהוא סוגר, ורצוי גם תרשים פשוט שנתלה בפיר או נשמר אצל הוועד. תוסיפו לזה תמונות של הפיר הפתוח לפני הסגירה. הטכנאי הבא, גם אם הוא מחברה אחרת, יחסוך שעה של חיפושים. אם אתם רוצים להבין את המבנה הכולל לפני שנכנסים לפרטים, המדריך על מבנה מערכת סולארית מרכזית בבניין משותף נותן את התמונה המלאה.
אילו סוגי מגופים קיימים ומה באמת מתאים לבניין משותף
לא כל ברז סגירה מתאים לקו מים חמים בבניין משותף. הטמפרטורה גבוהה, הזרימה רציפה והמגוף עשוי לשבת שנים בלי שיגעו בו. שתי התכונות הקריטיות הן אטימה מלאה אחרי שנים של חוסר שימוש ועמידות בפני אבנית שנסגרת סביב המנגנון. הטבלה הבאה מסכמת את האפשרויות הנפוצות.
| סוג המגוף | יתרון מרכזי | חיסרון | מתי מתאים |
|---|---|---|---|
| מגוף כדורי | סגירה מלאה ברבע סיבוב, עמידות טובה מאוד לאבנית | אין ויסות עדין, פתוח או סגור | ברירת המחדל לניתוק קומתי |
| מגוף שער או טריז | התנגדות נמוכה לזרימה כשהוא פתוח | נתקע ומטפטף אחרי שנים ללא הפעלה | קווים ראשיים בקוטר גדול בלבד |
| מגוף פרפר | קומפקטי, מתאים לקוטר רחב | אטימה פחות מוחלטת לאורך זמן | חדר מכונות, לא בפיר קומתי |
| מגוף איזון על קו הסחרור | מווסת את החזרה מכל קומה | דורש כיוונון מקצועי לאחר ההתקנה | בניינים גבוהים עם פערי טמפרטורה |
| שסתום אל חוזר | מונע זרימה הפוכה בין קומות | לא מחליף מגוף ניתוק | משלים, לא תחליף |
בפועל, ההמלצה לרוב הבניינים היא מגוף כדורי עם ידית מתכת על שני הקווים של כל קומה, ובבניינים גבוהים גם מגוף איזון על קו הסחרור. השילוב הזה נותן גם ניתוק מהיר וגם שליטה בטמפרטורה שמגיעה לקומות העליונות. חשוב לבקש מגופים מדורגים לטמפרטורה של מים חמים ולא רכיבים שנועדו למים קרים, כי הפרש העמידות מתגלה רק אחרי שלוש או ארבע שנים, בדיוק כשכבר אין למי לפנות.
עוד שיקול שמעטים חושבים עליו: כיוון הידית. מגוף שהידית שלו נפתחת לתוך קיר או לתוך צינור אחר יהיה כמעט בלתי אפשרי להפעלה בפיר צר. בקשו מהמתקין להדגים סגירה ופתיחה מלאות על כל מגוף לפני שהוא סוגר את דלת הפיר.
הכלכלה של השדרוג: מה משלמים פעם אחת ומה חוסכים לאורך שנים
העלות של התקנת מגופי ניתוק קומתיים מורכבת משלושה מרכיבים: הרכיבים עצמם, שעות העבודה בפיר, ותיקוני הגמר במקומות שנפתחו. המרכיב הראשון הוא הזול ביותר. עיקר ההוצאה היא זמן העבודה, והוא תלוי כמעט לגמרי בנגישות הפיר. פיר עם דלתות שירות פתוחות בכל קומה זה פרויקט של יומיים. פיר סגור באריחים זה סיפור אחר, ולכן ההחלטה מתי מבצעים את העבודה משפיעה על המחיר יותר מכל דבר אחר.
בצד השני של המשוואה יושב החיסכון. כל תיקון עתידי מתקצר בשעות עבודה, לא דורש תיאום עם כל הדיירים ולא מייצר את שרשרת התופעות שמלווה ניקוז ומילוי של עמוד שלם. בבניין שמבצע ארבעה עד שישה טיפולים בשנה, ההפרש המצטבר מכסה את ההשקעה תוך מספר שנים בודדות, והמערכת ממשיכה לעבוד הרבה מעבר לזה.
יש גם רווח שקשה לכמת אבל הוא אמיתי מאוד: זמינות המים החמים. מערכת סולארית בישראל מספקת כשבעים עד שמונים אחוז מצריכת המים החמים השנתית. כל יום שבו העמוד מושבת הוא יום שבו הדיירים עוברים לחימום חשמלי גיבוי, והחשבון מרגיש את זה. ככל שההשבתות קצרות וממוקדות יותר, כך המערכת הסולארית עובדת יותר ימים בשנה בדיוק כפי שתוכננה.
וזה לא רק עניין של הבניין הבודד. מערכות המים הסולאריות בישראל חוסכות כשמונה אחוזים מצריכת החשמל הלאומית, ותשתית שמאפשרת לתחזק אותן בלי דרמה היא מה ששומר על המספר הזה. ועד בית שמאשר מגופים קומתיים לא רק מקצר תיקונים, הוא מאריך את משך הזמן שבו הבניין באמת נהנה מהשמש. אם אתם שוקלים גם מעבר לטכנולוגיה משלימה, כדאי לקרוא על ההשוואה בין משאבת חום למערכת סולארית קלאסית, שכן משאבת חום בתקן ENERGY STAR צורכת עד שבעים אחוז פחות חשמל מדוד חשמל רגיל, והמגופים משרתים גם אותה.
מתי הכי חכם לבצע את העבודה
העיתוי הוא המשתנה שהכי משפיע על העלות הסופית, והוא כמעט תמיד בשליטת הוועד. הכלל פשוט: כל פעם שהפיר ממילא נפתח, זו ההזדמנות. להלן המצבים שבהם השילוב הכי משתלם.
- החלפת צנרת ראשית. אם ממילא מחליפים קווים בפיר, תוספת המגופים היא שולית מבחינת עלות ומשמעותית מבחינת ערך.
- שדרוג או החלפה של המערכת הסולארית. העבודה כוללת השבתה מתוכננת ממילא, והצוות כבר נמצא בבניין עם הכלים.
- החלפת משאבת סחרור. זו הזדמנות מצוינת להוסיף גם מגופי איזון ולסדר את חלוקת הזרימה בין הקומות.
- שיפוץ במסגרת תמ״א 38 או פרויקט חיזוק. הקבלן פותח קירות ותקרות, ותוספת נקודות ניתוק כמעט לא מורגשת בלוח הזמנים.
- אחרי אירוע נזילה גדול. אם כבר סבלתם מהשבתה ארוכה, זה הרגע שבו הדיירים הכי מבינים למה צריך את זה.
המצב היחיד שבו כדאי להמתין הוא כשהמערכת עצמה קרובה לסוף חייה. אין היגיון להשקיע בתשתית ניתוק על צנרת שתוחלף בשנה הקרובה. במקרה כזה נכון לתכנן את שני הדברים יחד ולבצע אותם כפרויקט אחד. צוות שמלווה ועדי בתים יידע לומר לכם בכנות באיזה מצב אתם נמצאים, וזה בדיוק מה שאנחנו עושים בפתרונות מים חמים לבניין משותף, לפני שממליצים על עבודה כלשהי. אם המסקנה היא שהמערכת דורשת טיפול עמוק יותר, שיפור ביצועי המערכת הסולארית יכלול ממילא את נקודות הניתוק כחלק מהתכנון.
צ׳ק ליסט לוועד הבית לפני שמאשרים את ההצעה
הצעת מחיר להתקנת מגופים יכולה להיראות פשוטה מאוד על הנייר, ובדיוק שם מסתתרים ההבדלים. הרשימה הבאה נבנתה מתוך מקרים אמיתיים של בניינים שקיבלו עבודה חלקית וגילו את זה רק אחרי שנתיים.
- ניתוק כפול לכל קומה. ודאו שההצעה כוללת מגוף גם על קו ההזנה וגם על קו הסחרור. מגוף אחד בלבד לא מנתק את הקומה באמת.
- סוג הרכיב וטמפרטורת העבודה. בקשו לראות בכתב שהמגופים מדורגים למים חמים ולא לקו קר.
- נקודות ניקוז. ברז ניקוז קטן מתחת לכל מגוף חוסך שטיפת קומה בכל תיקון.
- שילוט ותרשים. כל מגוף מסומן, ותרשים כללי נמסר לוועד בסיום.
- נגישות. דלת שירות או פתח גישה בכל נקודה, ואפשרות להפעיל את הידית בפועל.
- תיקוני גמר. מי אחראי על סגירת הפתחים, צביעה והחזרת אריחים. זה סעיף שנוטה להיעלם מהצעות זולות.
- בדיקת אטימות מתועדת. בקשו דוח קצר או תמונות מבדיקת הלחץ לאחר המילוי.
- אחריות בכתב. על הרכיבים ועל העבודה בנפרד, עם ציון תקופת האחריות לכל אחד.
שאלה אחרונה שכדאי לשאול כל קבלן: מה קורה אם מגוף נתקע בעוד חמש שנים. תשובה מקצועית תכלול המלצה להפעיל כל מגוף פעם בשנה כחלק מתחזוקה שוטפת, בדיוק כמו שבודקים את קולטי השמש לפני החורף. מגוף שמסובבים אותו פעם בשנה נשאר תקין עשור. מגוף ששוכחים ממנו נהיה קישוט.
מגופי ניתוק קומתיים לא ישנו את חשבון החשמל שלכם בחודש הבא ולא יוסיפו טמפרטורה למקלחת. מה שהם יעשו זה להפוך כל תקלה עתידית לאירוע שגרתי, קצר וזול, במקום למשבר שמצית ויכוח בקבוצת הדיירים. זו השקעה שנעשית פעם אחת ומחזירה את עצמה בכל פעם שמשהו קורה, וכשמשלבים אותה בתוך עבודה גדולה יותר שממילא מתוכננת, המחיר שלה כמעט נעלם. אם אתם בשלב התכנון, הדבר הנכון לעשות הוא סקר קצר של הפיר לפני שמזמינים כל עבודה אחרת. משם ההחלטות נעשות הרבה יותר פשוטות.
