למה החורף משנה את כל המשוואה של משאבת הסחרור
בקיץ אף אחד בבניין לא חושב על משאבת הסחרור. המים חמים, הקולטים עובדים, והברז מגיב תוך שניות. ואז מגיע ינואר, הטמפרטורה בלילה יורדת מתחת לחמש מעלות, ופתאום כל הדיירים בקומות העליונות מתלוננים שהמים פושרים בבוקר. הוועד מקבל שיחות טלפון, מישהו מציע להשאיר את המשאבה דולקת כל הזמן, ומישהו אחר מזהיר שזה יעלה הון בחשמל. שתי הטענות נכונות חלקית, וההחלטה הנכונה תלויה בנתונים שאתם צריכים לאסוף לפני שמצביעים באסיפה. אנחנו רואים את הדילמה הזו כמעט בכל בניין שמתקין משאבת סחרור למערכת סולארית מרכזית, ובמיוחד בבניינים באזור ההר, בירושלים, בגליל ובגולן.
הסיבה שהחורף שונה היא פשוטה. מים עומדים בצנרת מתקררים מהר, וכשהצנרת עוברת בחלל לא מחומם או על הגג היא מאבדת חום עוד יותר מהר. המים שיושבים בקו החוזר בין שתיים לשש לפנות בוקר יכולים להגיע לטמפרטורה של הסביבה. בליל כפור אמיתי, בטמפרטורה שלילית, המים בקטע צנרת חשוף עלולים להתחיל לקפוא. קרח תופס נפח גדול יותר ממים, והלחץ שנוצר מפוצץ את הצינור באזור החלש ביותר שלו.
מכאן נולד הרעיון של הפעלה רציפה. אם המים לא עומדים, הם לא מספיקים להתקרר עד נקודת הקיפאון. זה עובד. השאלה היא כמה זה עולה, כמה זה שוחק את הציוד, והאם יש דרך זולה יותר להשיג את אותה הגנה. אנחנו מומחים למערכות חימום מים מרכזיות ומלווים ועדי בתים בהחלטות האלה כבר שנים, והתשובה כמעט תמיד נמצאת באמצע ולא בקצוות. בדף הזה נפרק את כל השיקולים, עם מספרים אמיתיים ועם צעדים מעשיים שאתם יכולים לבצע כבר השבוע.
איך הפעלה רציפה מגנה על הצנרת מקפיאה: המנגנון בפועל
משאבת סחרור מזיזה מים בלולאה סגורה. היא שואבת מים מקצה הקו החוזר, מחזירה אותם אל הדוד או אל מיכל האגירה המרכזי, ודוחפת מים חמים חזרה לתוך קו האספקה. בשימוש רגיל המטרה היא נוחות, שהדייר בקומה השישית לא יבזבז שלוש דקות מים עד שמגיע חום. בחורף המטרה משתנה: אתם משתמשים בתנועה עצמה כדי למנוע היווצרות קרח.
שני דברים קורים כשהמים נעים. הראשון הוא שהזרימה מונעת התייצבות טמפרטורה מקומית. במים עומדים נוצרות שכבות, והשכבה שנוגעת בדופן הצינור החשוף מתקררת הכי מהר והיא זו שקופאת ראשונה. זרימה מתמדת מערבבת את המים ומושכת חום מהמאגר המרכזי אל הנקודות הקרות ביותר. השני הוא שמים בתנועה דורשים קירור עמוק יותר כדי להתגבש לקרח, כי הגבישים הראשונים נסחפים לפני שהם מספיקים להיאחז בדופן.
בפועל, בבניין משותף עם מערכת סולארית מרכזית, הלולאה מושכת חום ממיכל האגירה. אם המיכל חם, ההגנה טובה מאוד. אם המיכל התרוקן מחום אחרי כמה ימי עננות, ההגנה נחלשת. זו הנקודה שהכי הרבה ועדים מפספסים. הפעלה רציפה של המשאבה בלי גיבוי חשמלי פעיל בדוד היא הגנה חלקית בלבד, כי אתם מסובבים מים שכבר קרים. במקרים כאלה גוף החימום החשמלי צריך לעבוד בסף מינימלי בלילות הקרים, אחרת המשאבה רק מפזרת קור בין הקומות.
יש גם השפעה שנייה שכדאי להכיר. הזרימה המתמדת מחממת מעט את הצנרת עצמה ואת החללים הסגורים שסביבה, ובבניינים עם פירים פנימיים זה מספיק כדי להחזיק את כל הקו מעל אפס. בבניינים שבהם קטעי צנרת רצים חשופים על הגג, לעומת זאת, אין תחליף לבידוד פיזי. משאבה שעובדת עשרים וארבע שעות ביממה על צינור לא מבודד בגג פתוח היא פתרון יקר לבעיה שאפשר לפתור בעלות נמוכה בהרבה.
שאלה שחוזרת הרבה היא כמה זמן לוקח לקו להתקרר אחרי שהמשאבה נעצרת. אין מספר אחד, אבל אפשר לתת סדר גודל שימושי. בצינור נחושת בקוטר שלושה רבעי אינץ׳, מבודד חלקית, בחלל פתוח בטמפרטורת אוויר של שתי מעלות, המים בקצה הקו יורדים מסביבות חמישים מעלות לעשרים מעלות תוך שעתיים עד שלוש. משם הירידה איטית יותר, כי ההפרש מול הסביבה קטן. המשמעות המעשית היא שהפסקה של שעה בין מחזורי סחרור בטוחה כמעט תמיד, והפסקה של שש שעות בליל כפור כבר מסוכנת. אם אתם מגדירים טיימר, בנו אותו סביב מחזורים קצרים ותכופים ולא סביב הפעלה אחת ארוכה.
כמה זה באמת עולה: חשמל, בלאי ותוחלת חיים
כאן צריך לדבר במספרים ולא בתחושות. הנתון המרכזי הוא צריכת החשמל. משאבת סחרור שעובדת ברציפות עולה כ-80 עד 150 דולר בשנה בחשמל. זה הטווח שמדווח למשאבות סחרור ביתיות ובנייניות בהפעלה מתמדת. מנגד, משאבת סחרור מבוקרת-ביקוש עולה פחות מ-5 דולר בשנה, ומערכות סחרור מבוקרות-ביקוש צורכות עד 90% פחות חשמל מאותה משאבה בהפעלה רציפה. הפער הזה הוא לב הדיון.
אבל החשמל הוא רק חלק מהתמונה. יש שלוש עלויות נוספות שוועדים נוטים לשכוח, וכולן מצטברות דווקא בחורף.
| מרכיב עלות | הפעלה רציפה | הפעלה מבוקרת |
|---|---|---|
| חשמל שנתי | כ-80 עד 150 דולר | פחות מ-5 דולר |
| שעות עבודה של המנוע | כל שעות היממה | שעות בודדות ביום |
| איבוד חום מהקו החוזר | גבוה, קבוע | נמוך, לפי ביקוש |
| בלאי אטמים ומיסבים | מואץ | איטי |
| סיכון קפיאה בליל כפור | נמוך מאוד | תלוי בהגדרת הבקר |
איבוד החום הוא הסעיף השקוף שאף אחד לא רואה בחשבון. כשמים חמים מסתובבים בלולאה כל הלילה, הם מאבדים חום דרך דפנות הצינור לאורך כל המסלול. את החום הזה מישהו צריך להחזיר, וזה או השמש למחרת או גוף החימום החשמלי. בבניין עם קו סחרור ארוך ובידוד חלקי, ההפסד הזה יכול להיות משמעותי יותר מעלות החשמל של המשאבה עצמה.
הבלאי הוא הסעיף השני. מנוע שעובד שמונת אלפים שעות בשנה מגיע לסוף חייו הרבה לפני מנוע שעובד אלף שעות. האטמים מתייבשים, המיסבים משמיעים רחש, והמשאבה מתחילה לצרוך יותר זרם עד שהיא נתקעת. תוחלת החיים הממוצעת של מערכת מים סולארית מתוחזקת היא 10 עד 15 שנים, ומשאבה שרצה בלי הפסקה שוחקת את החלק החלש בשרשרת הזו מהר יותר משאר הרכיבים. לעומת זאת, מערכת סחרור מבוקרת-ביקוש מחזירה את ההשקעה תוך 3 עד 5 שנים, כך שהשדרוג משלם על עצמו בתוך קדנציה אחת של ועד.
מתי הפעלה רציפה נכונה ומתי היא בזבוז
אין תשובה אחת לכל הבניינים. יש בניינים שבהם הפעלה רציפה בחודשי החורף היא ההחלטה הזולה והנכונה, ויש בניינים שבהם היא שריפת כסף. ההבדל נקבע לפי מאפיינים פיזיים שאפשר לבדוק בחצי שעה על הגג ובחדר המכונות.
הפעלה רציפה מוצדקת כשמתקיימים לפחות שניים מהתנאים הבאים:
- הבניין נמצא באזור שבו הטמפרטורה יורדת מתחת לאפס בכמה לילות בשנה: ירושלים והרי יהודה, צפת והגליל העליון, הגולן, מצפה רמון והערבה הגבוהה.
- קטעי צנרת ראשיים רצים חשופים על הגג או בחלל טכני לא מבודד, ואי אפשר לבודד אותם בטווח הזמן הקרוב.
- הצנרת עשויה נחושת בקוטר קטן, שמאבדת חום מהר בהרבה מפוליפרופילן או מפקסאל.
- יש היסטוריה מתועדת של פיצוץ צנרת או של נזילה בעקבות כפור באחת מהשנים האחרונות.
- המערכת עדיין בלי בקר סחרור, ואין תקציב מיידי להתקנת בקר עם חיישן טמפרטורה.
הפעלה רציפה היא בזבוז כשהצנרת מבודדת כמו שצריך, כשהיא עוברת בפירים פנימיים בתוך מעטפת הבניין, וכשהבניין נמצא במישור החוף או בשפלה שבהם ליל כפור אמיתי הוא אירוע נדיר. בבניינים כאלה המשאבה עובדת עשרים וארבע שעות כדי למנוע בעיה שלא הייתה קורית ממילא, והדיירים משלמים על כך בחשבון החשמל המשותף וגם בחיי המשאבה.
יש גם מצב ביניים שאנחנו ממליצים עליו הרבה: הפעלה רציפה רק בין נובמבר למרץ, ורק בין עשר בלילה לשש בבוקר. זה מכסה את חלון הסיכון האמיתי, כי הטמפרטורה המינימלית נופלת כמעט תמיד בשעות שלפני הזריחה, ובאותו זמן ממילא כמעט אין ביקוש למים חמים. טיימר פשוט בלוח החשמל של הבניין עושה את העבודה, והחיסכון לעומת הפעלה מלאה הוא בערך שלושה רבעים מעלות החשמל. אם מצב דומה מוכר לכם, הרחבנו עליו במדריך על אוויר בקו הסחרור.
החלופות: בקרת ביקוש, טיימר וסחרור מבוקר-טמפרטורה
לפני שאתם מחליטים להשאיר את המשאבה דולקת, כדאי להכיר את שלוש החלופות. כל אחת מהן שומרת על ההגנה מקפיאה ומורידה משמעותית את העלות, וכולן מותקנות בבניין קיים בלי לפרק את המערכת.
בקר טמפרטורה על הקו החוזר. זו האפשרות המדויקת ביותר לצורך הגנה מכפור. חיישן קטן נצמד לצינור בנקודה הקרה ביותר במסלול, בדרך כלל בקצה הרחוק על הגג. הבקר מפעיל את המשאבה רק כשהטמפרטורה בנקודה הזו יורדת מתחת לסף שקבעתם, ומכבה אותה כשהיא עולה בחזרה. בליל חורף רגיל המשאבה תעבוד אולי עשרים דקות סך הכול. בליל כפור חריף היא תעבוד כמעט ברציפות, בדיוק כשצריך.
בקרת ביקוש. כאן המשאבה מופעלת כשמישהו באמת פותח ברז, לרוב באמצעות חיישן זרימה או לחצן בדירה. זו האפשרות שחוסכת הכי הרבה חשמל, והיא מצוינת לנוחות ולזמן המתנה קצר. להגנה מקפיאה לבד היא פחות מתאימה, כי בשלוש לפנות בוקר אף אחד לא פותח ברז. השילוב הנכון הוא בקרת ביקוש לנוחות ובקר טמפרטורה כשכבת גיבוי לחורף.
טיימר. הזול והפשוט מכולם. שעון שבתי בלוח מפעיל את המשאבה בחלונות זמן קבועים. זה עובד יפה כשדפוסי השימוש בבניין יציבים, וזה הפתרון שאנחנו מתקינים כשוועד רוצה שיפור מיידי בלי דיון תקציבי ארוך. החיסרון הוא שהטיימר לא יודע מה מזג האוויר, ולכן בליל כפור לא צפוי הוא לא ייתן הגנה נוספת.
ברוב הבניינים המשותפים שאנחנו מלווים, ההמלצה היא שילוב של בקרת ביקוש עם חיישן טמפרטורה עוקף לחורף. אנחנו נותנים שירותי מערכות סולאריות לוועדי בתים שכוללים גם את הבחירה בין החלופות וגם את ההתקנה עצמה, וברוב המקרים ההחלפה מתבצעת ביום עבודה אחד בלי לנתק את המים לדיירים ליותר משעתיים.
מה ועד הבית צריך לבדוק לפני שמחליטים

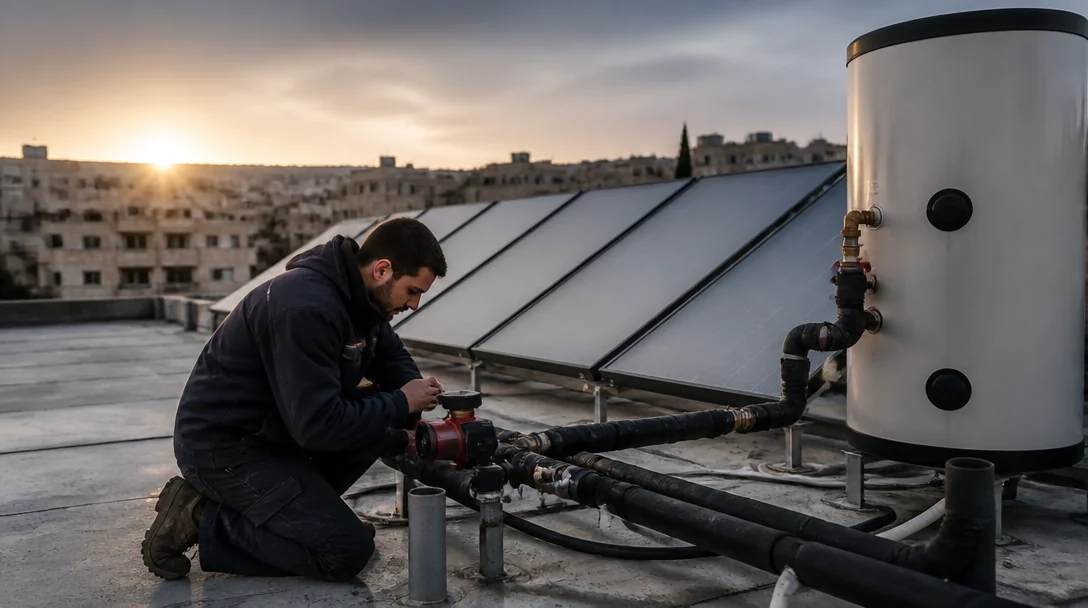

ההחלטה הזו לא צריכה להתקבל באסיפה על סמך דעות. יש רשימת בדיקות קצרה שנותנת לכם את כל הנתונים, וכולה מתבצעת בביקור אחד של טכנאי בגג ובחדר המכונות.
- מיפוי מסלול הצנרת. איפה בדיוק רץ הקו החוזר, כמה מטרים ממנו חשופים לחוץ, ובאיזה חומר הוא עשוי. בלי המפה הזו כל שאר הדיון הוא ניחוש.
- בדיקת בידוד. האם יש שרוול בידוד, האם הוא שלם, והאם הוא ספג מים. בידוד רטוב מזיק יותר מחוסר בידוד, כי הוא מחזיק לחות צמוד למתכת.
- מדידת טמפרטורה בקצה הקו. מדידה בשש בבוקר בשלושה ימי חורף שונים. אם המים בקצה מתחת לעשרים מעלות, יש לכם בעיית איבוד חום אמיתית ולא רק תחושה של דייר.
- בדיקת גיל וסוג המשאבה. משאבה ישנה עם מנוע אסינכרוני צורכת פי כמה ממשאבה מודרנית. אם המשאבה בת יותר משמונה שנים, החלפה כדאית לפני שמדברים על משטר הפעלה.
- בדיקת מצב הדוד ומיכל האגירה. אין טעם לסחרר מים אם המאגר עצמו קר. בדקו את התרמוסטט, את גוף החימום ואת שכבת האבנית.
- קבלת נתון צריכה בפועל. בקשו מהטכנאי מדידת זרם על המשאבה. ממנה מחשבים את העלות השנתית האמיתית בבניין שלכם, במקום להסתמך על טווח כללי.
- הערכת עלות שדרוג מול עלות הפעלה. השוו את מחיר הבקר והתקנתו מול ההפרש בחשבון החשמל לאורך שלוש שנים. ברוב הבניינים המספרים מדברים בעד עצמם.
כשהנתונים האלה על השולחן, האסיפה לוקחת עשר דקות במקום שעה. הדיירים רואים מספר מול מספר, והוועד לא נשאר עם החלטה שהוא צריך להגן עליה מול שכנים כעוסים בחודש הבא. אנחנו מוסרים את הממצאים בדוח קצר עם צילומים מהגג, כדי שכל דייר יוכל לראות בעצמו על מה מדובר.
תחזוקת חורף למשאבת הסחרור ותקלות נפוצות
משאבה שעובדת יותר שעות דורשת תשומת לב רבה יותר. אם החלטתם על הפעלה מוגברת בחורף, כדאי לבנות סביבה שגרת תחזוקה קצרה שמונעת את התקלות שאנחנו רואים הכי הרבה בין דצמבר לפברואר.
רחש חדש מהמשאבה. זמזום או נקישות שלא היו קודם מעידים בדרך כלל על אוויר בלולאה או על מיסבים שהתחילו להישחק. אוויר מטופל בשחרור פשוט דרך שסתום האוורור בנקודה הגבוהה. מיסבים שחוקים מחייבים החלפה, ומשאבה שממשיכה לעבוד ברעש נתקעת בסוף בדיוק בלילה הקר ביותר.
משאבה שנתקעת אחרי עצירה ארוכה. תופעה קלאסית בתחילת החורף. המשאבה עמדה כל הקיץ, אבנית וסידן התיישבו על הרוטור, וכשמפעילים אותה היא מזמזמת ולא מסתובבת. ברוב הדגמים אפשר לשחרר את הרוטור בעזרת מברג דרך פקק הגישה המרכזי. אל תשאירו אותה מזמזמת יותר מדקה, כי המנוע נשרף.
הפרשי חום בין קומות. אם אחרי הפעלת הסחרור עדיין יש קומה עם מים פושרים, הבעיה כמעט תמיד לא במשאבה אלא באיזון הידראולי של הקו. שסתום איזון סתום או ברז שנסגר חלקית בשיפוץ פרטי חוסמים את הזרימה לענף שלם. זו בדיקה שדורשת טכנאי עם מד ספיקה, לא ניסוי וטעייה.
עלייה פתאומית בחשבון החשמל המשותף. בדקו קודם כול אם גוף החימום החשמלי בדוד נשאר דלוק ברציפות. במקרים רבים מה שנראה כמו עלות המשאבה הוא בעצם תרמוסטט תקוע שמחמם מים עשרים וארבע שעות ביממה.
נזילה קטנה מגוף המשאבה. טפטוף מהאוגן או מהאטם המרכזי מתחיל כמעט תמיד כלחות קלה שמייבשת ומשאירה כתם לבן של מלחים. בשלב הזה החלפת אטם היא עבודה של רבע שעה. אם מתעלמים, המים מגיעים לתיבת החיבורים החשמלית וגורמים לקצר, ואז מדובר בהחלפת יחידה שלמה בשיא החורף. עברו על גוף המשאבה עם פנס פעם בחודש בעונה הקרה, זו הבדיקה הזולה ביותר שיש.
לקראת סוף החורף, בסביבות מרץ, כדאי להחזיר את המשאבה למשטר ההפעלה הרגיל ולתעד את השינוי בפרוטוקול הוועד. כך הוועד הבא יודע מה הוגדר ולמה. אם אתם רוצים ליווי מקצועי לכל התהליך, מהתקנת משאבת סחרור למים חמים ועד הגדרת הבקר לחורף, אנחנו כאן. אפשר לקרוא גם על בחירת משאבה מתאימה לגודל הבניין, על בידוד תרמי לצנרת מים חמים ועל מניעת קפיאת צנרת בלילות קרים.
